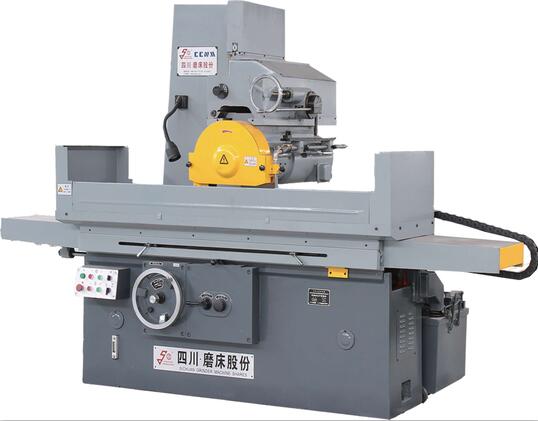

本系列机床采用砂轮周边进行磨削,可磨削钢材、铸件、有色金属和玻璃、陶瓷等制成的各类工件平面。适用于各种机械加工车间和机修车间。
主要特点:
工作台纵向运动和磨头横向进给均采用液压驱动,无级调速,横向进给也可以手动。
机床的垂直进给运动采用滚珠丝杠副,进给灵敏度高。磨头采用内置式电机,结构紧凑,主轴刚性好,精度高。
磨头垂直进给为手动,配有快速升降机构,能减轻劳动强度,提高工作效率。
4米以上机床采用独立液压站,工作可靠。机床变形小。磨头采用外置电机。
根据磨床的运动特点及工艺要求,对电力拖动及控制有如下要求:
1.砂轮的旋转运动一般不要求调速,由一台三相异步电动机拖动即可,且只要求单向旋转。容量较大时,可采用Y-三角形降压启动。
2.为**加工精度,使其运行平稳,**工作台往复运动换向时惯性小无冲击,故采用液压传动实现工作台往复运动和砂轮箱横向进给。
